| Схема модуля |
Простенький, маленький бустер из Китая. Как обычно, китайские мастера пошли простым путём и включили микросхему RT9266 по типовой схеме.
Бустер представляет собой маленькую плату импульсного повышающего преобразователя напряжения, выполненную на микросхеме RT9266, в которой содержится генератор импульсов, ключевой транзистор и схема стабилизации напряжения.
Вход и выход, как видно из схемы наверху, не изолированы друг от друга. Заявлено питающее напряжение от 1 до 5 вольт, выходной ток заявлен до 1 ампер, но при 0,4 ампера уходит в защиту. Преобразователь работает на частоте 500 кГц, Кпд устройства 96% и ниже, зависит от питающего напряжения, чем выше напряжение питания, тем выше КПД. На плате так же присутствует светодиодный индикатор, который гаснет при питающем напряжении 2,7 вольт и ниже, защиты от короткого замыкания нету. Ток покоя составляет всего 130 мкА. Отлично держит выходное напряжение при входном от 0,8 до 4,5 вольт. В целом неплохой модуль, кроме выходного заявленного тока практически все характеристики соответствуют заявленным в описании. Такому модулю можно найти применение, например, для зарядки мобильного телефона (если добавить разъём USB на выход) от одной до трёх пальчиковых батареек.
 |

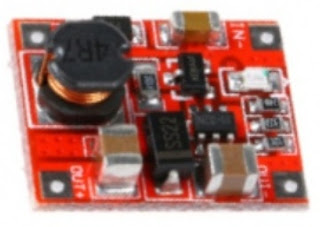

| Внешний вид |
