| Схема преобразователя |
Простой преобразователь напряжения на микросхеме LM2588, преобразует однополярное 5 вольт в двуполярное 12 вольт.
Некоторые схемы, собранные на операционных усилителях, требуют двуполярное питание. Эта миниатюрная схема преобразователя напряжения представляет собой простое решение, которое обеспечивает напряжение +/- 12 вольт с током в нагрузке до 300 мА с питанием, например USB, от одного входа постоянного тока 5 вольт.
Основную функцию здесь выполняет специализированная микросхема LM2588-ADJ производства Texas Instruments. Питающее напряжение 5 вольт выбрано из соображений, что оно есть практически везде, в зарядных устройствах мобильников, в компьютерах и прочих устройствах. Микросхема LM2588 может работать с питающим напряжением до 45 вольт и с током до 5 ампер, поэтому данную схему можно переделать под свои нужды очень легко. В данном случае преобразователь спокойно держит выходное напряжение 12 вольт с питающим напряжением от 4 до 6 вольт. Преобразователь работает на частоте 200 кГц, трансформатор взят готовый Ш-образный, марки RENCO RL2580, при желании можно намотать самому под свои нужды. Выходное напряжение положительной полярности через делитель на резисторах R1 и R3 поступает на вход обратной связи микросхемы, таким образом осуществляется стабилизация выходного напряжения. От номиналов этих резисторов зависит выходное напряжение преобразователя. Конденсаторы на входе и выходах преобразователя необходимо ставить с низким ESR, чтобы свести к минимуму пульсации выходного к минимуму. Если поставить дроссели к выходу будет вообще хорошо.
 |

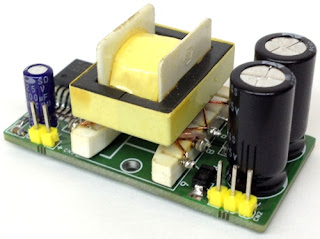

| Внешний вид |
