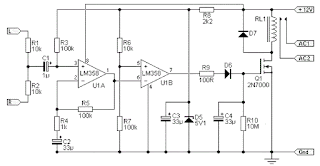

Схема автоматики
|
Довольно полезное и простое устройство включения аудиоаппаратуры можно вполне собрать своими руками в домашних условиях. Устройство автоматически включит любое аудио (или любое другое) устройство при наличии аудио сигнала на его входе.
Применить можно такое устройство, например, для включения питания усилителя мощности звука. Включение производится при помощи реле, где его контакты подключают в разрыв сетевого питания усилителя. Чувствительность устройства составляет порядка 10 мВ. Собрано устройство автоматического включения на сдвоенном операционном усилителе типа LM358.
Питание устройства обеспечивается источником с напряжением 12 Вольт, в схеме применена дополнительная стабилизация питания операционного усилителя на уровне 5,1 Вольт при помощи R8 и D5. Первый ОУ по схеме работает в качестве усилителя сигнала, второй - в режиме компаратора. При наличии сигнала на входах устройства (используются левый и правый канал), сигнал на первом ОУ усиливается в 100 раз и поступает на вход компаратора. Когда напряжение на входе компаратора (вывод 6) становится ниже опорного (вывод 5), компаратор на выходе (вывод 7) выдаёт высокий уровень напряжения. Далее высокий уровень напряжения через R9D6 заряжает конденсатор C4 и поступает на затвор полевого транзистора. Полевой транзистор открывается и срабатывает реле, которое своими контактами коммутирует сетевую нагрузку. После прекращения звукового сигнала, устройство ещё некоторое время остаётся включённым (около 5 минут), это обеспечивает цепочка C4R10. В устройстве можно применить любые аналогичные операционные усилители, со способностью работать от однополярного 5В питания. Вместо указанного полевого транзистора можно применить
BS170, BS270, VN2222 и аналогичные. Все конденсаторы рассчитаны на рабочее напряжение 25 Вольт. Реле любое, рассчитанное на рабочее напряжение 12 Вольт и возможностью коммутировать напряжение 220 Вольт. Диод D6 может быть типа 1N4148 или 1N4004, в зависимости от того, что имеется под рукой. Как правило, правильно собранное устройство не нуждается в наладке.
