| CD4013 |
Микросхема
4013 является сдвоенным D-триггером с установкой, широко распространена, доступна и применяется в различной аппаратуре в качестве генератора импульсов, делителя частоты входных импульсов на 2, 3 и 4.
Как же работает RS-триггер? У него имеются два входа и два выхода, входы обозначим R и S, а выходы Q (прямой) и Q (инверсный). Когда единичный импульс поступает на вход S, триггер устанавливается в единичное состояние и на его выходе Q будет единица (на выходе Q будет ноль, поскольку выход инверсный).
Заметим, что уровни на выводах 1 и 2 противоположны, поскольку вывод 2 — инверсный выход (как будто-бы сигнал с вывода 2 подали на инвертор, и снимают с его выхода). Таким образом, когда триггер в единичном состоянии на выводе 2 будет ноль, а когда в нулевом, на этом выводе будет единица. Если соединить вход D триггера с его инверсным выходом можно получить интересный эффект, — частота импульсов, поступающих на вход С будет делится триггером ровно на два, и на его выходе частота импульсов будет в два раза ниже чем частота импульсов поступающих на С.
 |
| Структурная схема |
| Напряжение питания, В |
+3...+18 |
| Входное напряжение, В |
+2,5...+18,5 |
| Мощность рассеяния на один корпус, мВт |
700 |
| Рабочая температура, С° |
-40...+85 |
 |

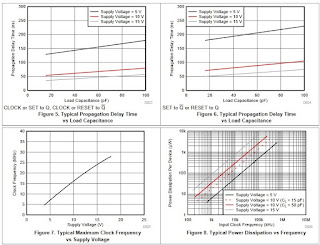

| Частотные характеристики |
Полными
аналогами микросхемы
CD4013 являются: CD4013A, 561TM2, 1526ТМ2, 564ТМ2, 564ТМ2B, КР564ТМ2B, CD4013BCM, CD4013BCMX, CD4013BCMX, CD4013BE, CD4013BM, CD4013BM96, CD4013E, HCF40106BM1, HCF40106M013TR, HCF40106BEY, HCF4013M013TR, HCF4013BEY, HCF4013BM1, 164ТМ2, 176TM2.
Так же вы можете посмотреть
схемы на CD4013 и
на К561ТМ2.
