Микросхемы от производителя Power Integrations семейства TOPSwitch серии от 221 до 227 предназначены для построения импульсных блоков питаний мощностью от 5 до 150 Ватт с минимальными навесными элементами.
Эффективность преобразования около 90%.
 |
| Типовая схема включения TOP221-227 |
Встроенный мощный полевой транзистор микросхемы способен работать с напряжениями до 700 Вольт, рабочая частота 100 кГц, рабочий цикл составляет от 0,7% до 70%, имеется в наличии защита от перегрева и ограничение максимального тока.
 |

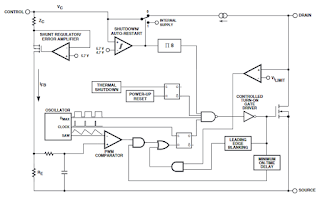

| Структурная схема TOP221-227 |
Максимальное напряжение на входе обратной связи не должно превышать 9 Вольт, максимальный ток на входе обратной связи составляет 100 мА, типичный около 2 мА. На зависимость тока ограничения микросхемы в зависимости от модели можно посмотреть в таблице внизу.
 |

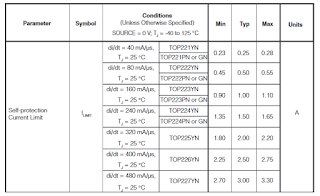

| Ток ограничения TOP221-227 |
А так же зависимость выходной мощности от модели микросхемы в таблице внизу.
Возможными аналогами микросхем являются: ICE2A0565, ICE3B0365.
